Hypermesh(CAE应用软件包)

hypermesh13.0是美国Altair公司推出的一款拥有强大功能的CAE应用软件包，可以进行有限元建模，划分网格，后处理，主要用于是用于划分网格，效率高，质量好的特点。Hypermesh集成了设计与分析所需的各种工具，具有无与伦比的性能以及高度的开放性、灵活性和友好的用户界面。与其他同类型的软件相比hypermesh13.0最著名的特点是它所具有的强大的有限元网格划分前处理功能。一般来说，CAE分析工程师80%的时间都花费在了有限元模型的建立，修改和网格划分上，而真正的分析求解时间是消耗在计算机工组站上，所以可以这么说把时间浪费在有限元网格划分上是完全没有必要的，hypermesh13.0就很在这方面大大节省其时间。

具体可以用来做什么？

进行有限元分析时，先用Proe、CATIA等软件 建立三维模型，选择正确的接口导入hypermesh，修复模型，划分网格，然后再导出相应格式的文件用Ansys、Abaqus等软件进行求解计算。

hypermesh13.0安装教程

1、将kkx分享的hypermesh压缩包下载后解压出来，点击“hwsolvers13.0_win64.exe”程序开始正式的安装（在安装包中还有其他附属的程序可供用户选择安装，这里用户自行选择是否要安装吧）

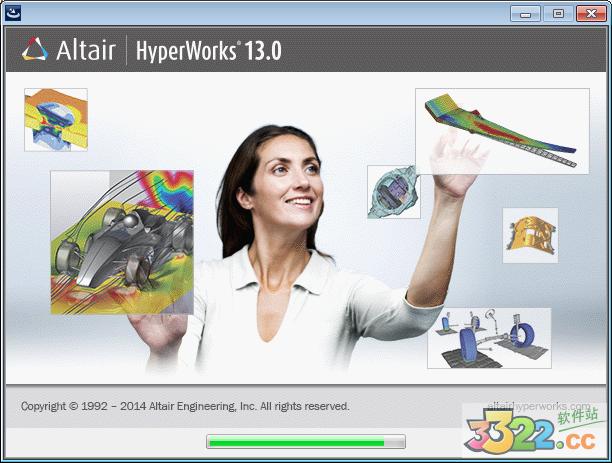

2、安装前的解压

3、选择“简体中文”，然后点击“ok”

4、点击“下一步”建议您在绯续本次支装前,退出所有程序。如果要回到前一屏幕进行更改，可单击“上一步”按钮○

5、点击“下一步”

6、默认，选择local即本地安装进行安装，还有一个选项是服务器，用户根据自己的需要进行选择吧

7、选择安装路径，安装的路径不能有中文的存在，默认C: \Progr am Files\Altair\13.0

8、询问是否要建立桌面快捷方式，这里呢建议选择yes

9、默认状态，点击“下一步”

10、基本数据设置好之后，点击“安装”

11、安装开始，时间可能会很长请耐心等候，直至安装完成

常用快捷键

F1 -- 隐藏线

F2 -- Delete 删除（删除任何对象都用此命令）

F3 -- Replace 合并两个节点

F4 -- Distance 测量距离，角度等

F5 -- Mask 隐藏

F6 -- Element Edit 单元编辑（创建，合并，分割单元等）

F7 -- Align Node 节点共线排列

F8 -- Create Node 创建节点

F9 -- 线编辑（非边界编辑）

F10 -- Check Elem 单元质量检查

F11 -- collectors

F12 -- Automesh 自动网格划分

a arc 弧形

b back返回以前视图

c center

d display 进入显示面板

f fill   以适当比例全图形窗口显示模型

g global 进入Global参数设置面板

h 打开在线帮助文件

m 显示/关闭下面的工具面板

o option 显示选项参数设置面板

p plot 刷新显示

r rotate  s slide 移动缩放，鼠标上下拖动时缩放

t true view 设定视角显示

v 进入user view dialog

w windows  z  zoom，按住鼠标在模型上画一个圈，松开鼠标后即显示圈内部

功能

1、可用性

⑴全新的“实体编辑器”提供了一种高效地创建和编辑卡片的方法。许多属性都可同时跨多个实体进行编辑。内置求解器的卡片规则以帮助用户创建新的对象，同时还有信息提示窗口显示参数描述，这样用户就不必去查阅帮助手册了。

⑵可以高效地生成新的肋几何实体。长宽高等参数可以实现交互控制。

⑶比较工具可以对两个模型或两组实体执行基于模型的 CAD-CAD、CAD-FE 或 FE-FE 比较。

⑷用户可以在 RADIOSS、Abaqus、LS-DYNA 和 Nastran模板下使用节点厚度可视化功能。

⑸HyperBeam 实现了多项可用性方面的更新，例如撤消功能、在截面任意位置计算惯性矩的工具以及测量截面距离的标尺等。

2、网格划分

⑴自适应式包络网格划分可用来快速近似复杂的几何结构。用户可选择性地对网格进行局部细化，也可保留几何特征。

⑵CFD 网格划分

⑶相对已趋于完善的波前网格划分算法，八叉树网格划分算法可以提供一种更快速的高质量解决方案，可用于 CFD 及其它模型的网格划分中。

⑷全新的边界层生成算法不仅具备已有算法的流畅，还可带来更高的稳健性和用户控制选项，从而便于处理各种复杂模型。

⑸BatchMesher 也实现了诸多更新，可以更好地识别大面积区域和复杂的圆角几何，从而取得更佳的网格划分效果。

⑹“按单元质量”显示模式可按照用户定义的单元质量标准显示云图。用户可以使用屏幕上的控制器详细调节需要显示的质量指标。

⑺质量指数面板中包含单元块检查器，可按顺序检查包含不符合用户自定义标准的单元区域。该版本还对网格质量优化功能作了进一步改进，有助于在整个检查过程中消除此类冲突情况。

3、复合材料/航空航天

⑴如今，HyperMesh 已具备专门适用于航空航天领域的用户配置文件，面向航空航天行业提供大量的工具和处理流程，同时还提供面向其他垂直行业的复合材料应用

⑵对于已经相当高效的复合材料建模流程，该版本也同样进行了诸多实用更新。用户不但可以更好地显示和处理铺层和层压板，还可以对方向、单元、材料和铺层坐标系进行查看。

⑶为便于进行详细分析，HyperMesh 提供了一款可将基于壳单元的复合材料模型转化为实体单元的新型实用工具。所需的属性可以自动生成。

⑷丢层估算是一款全新工具，可计算由于丢层引起的铺层角度变化和厚度变化。

⑸延伸： 选中单元或部件上需要延伸的节点，HyperMesh将会自动重划连接区域的网格。

⑹HyperMesh 已经具有 Fibersim 仿真数据的接口。在此版本中，用户可以从复合材料建模工具 Simulayt 读取结果，并将其无缝集成到复合材料工作流中。

4、装配/连接

⑴HyperWorks 包含一个材料库，支持对公司材料数据库进行搜索和过滤。此应用程序可连接到 Altair 合作伙伴联盟成员“Key to Metals”的材料数据库。

⑵ID 管理器可用来组织各个实体或包含文件的 ID 范围，可在 Nastran 和 LS-DYNA 模板中使用。

⑶属性和模块可用作链接对象。

⑷连接链接浏览器的属性和模块视图中列出了全部可用的链接对象。连接实体浏览器将显示相应连接单元所用的链接和链接类型。

⑸该版本添加了多个连接单元实现以及可用性方面的更新，例如用于预测螺栓连接单元实现后将包含哪些节点的圆柱形预览。

⑹该版本添加了全新且完备的部件替换工具和固连接触定义的查找功能，为 LS-DYNA 接口提供了有益补充。

⑺模块实体中包含大量更新，可用来组织和呈现装配、定义当前模块以及在模型浏览器中查看。同时，模块也支持交叉引用。

中文自学教程

1、hypermesh抽取中面的方法
第一种方法：通过Geom面板下的midsurface命令完成
选择需要抽取的对象后，点击extract即可抽取中面
第二种方法：通过Utility面板下的Geom/mesh—ThinSolid=>Midsurf
先选择一条表示厚度的线，接着点击proceed后再选择某侧的一个面，即可抽取中面
第三种方法是通过Geom面板下的surfedit命令编辑的方式
偏移的时候注意偏移厚度的正负值，可以通过vector normal来查看法向方向
2、hypermesh建壳单元的方法
等厚的板件可以抽取中性面，进入F12界面在中性面上划分需要的壳单元形状大小。给壳单元赋材料属性并于*.inp的格式导出。在abaqus里面主菜单选import    选择model    选择*.inp 类型的导入搜索即可
3、hypermesh施加载荷的方法
力的大小是在那个框里，正负号表示力的方向与所选坐标系方向相同或相反。均布载荷施加，在nastran deck下，你可以这样：
1）在需要施加均布力的区域建立rigids或rbe3单元
2）在建立单元的independent node处，按施加力的方向，建立局部坐标系
3）在independent node 处，选择局部坐标系创建载荷力。
4、hypermesh画圆的方法
F4 选择三个点 circle center
5、hypermesh怎么删除线？
F2 选择线 然后删除
6、hypermesh怎么删除节点？
temp node--选中你要删除的节点--clear
7、hypermesh画网格的方法
hm中划分球体 可以先在球内建立小的立方体 在立方体中进行网格划分（3d里的solidmesh就行）选“口”（六面体）画出来的网格比较规则 加入新的component 再对其余的球内网格进行划分 程序会自动对其节点等效 这就是一般的球类划分方法.

Hypermesh特点

1、特殊分析数据优点
⑴根据性能卓越的有限元分析建模和后处理工艺大大缩短工程分析的时间。Hypermesh具有较高的有限元分析网格划分与处理高效率，运用Hypermesh能够进一步提高CAE分析工程师的效
⑵直观地图形界面设计和前沿的特点降低学习时间并提高工作效率。Hypermesh学习培训比较简单，它具有的十分简约和方便快捷的操作界面大大的节约客户学习培训Hypermesh所花费的时间。一般具有一定CAE剖析工作经验的技术工程师，只需2周就能熟练运用Hypermsh开展具体工程问题的解读测算。
⑶立即键入CAD几何模型及有限元模型，降低用以建模的重复性工作和成本。
⑷高速运行、高质量全自动网格划分很好地简单化繁杂几何图形的有限元分析建模全过程。
⑸在一个集成化系统中适用范围很广的求解器，保证在一切特殊的情况之下都可以应用适用求解器。
⑹非常高的性价比高使你的app项目投资获得比较好的收益。
⑺相对高度支持定制性更进一步提高工作效率。对订制HyperMesh使之适宜您的生活环境，提升您效率特殊分析数据优点
2、插口及几何模型梳理
⑴HyperMesh具备工业领域最主要的CAD数据文件格式插口。能够直接将早已形成的三维数字模型导到Hypermesh中，而且一般导进的模型品质都非常高，大部分不是很必须模型拟合进行处理，这个就大大的便捷CAE技术工程师模型拟合的处理方法
⑵Hypermesh也包含一系列专用工具，用以梳理和优化输入几何模型。输入几何模型可能有空隙、重合和破损，这种会防碍高品质网格的全自动区划。根据清除破损和孔，及其缩小邻近斜面的界限等，你可以在实体模型内更高、更科学的区域规划网格，进而提升网格划分的整体速度与品质。并且具有天气图表明网格品质、模块品质跟踪检查等方便快捷的专用工具，能够及时查验并改善网格品质
3、建立与编写实体模型层面
⑴在建立与编写实体模型层面，HyperMesh给予客户一整套相对高度优秀、完备的、便于所使用的工具箱。针对2D和3D建模，用户可应用各种各样网格形成模版及其强悍的全自动网格划分控制模块。
⑵HyperMesh的全自动网格划分控制模块给予消费者一个智能化的网格形成专用工具，同时还可以互动调节每一个斜面或边界的网格主要参数，包含模块相对密度，模块长短趋势分析，网格划分优化算法这些。
⑶HyperMesh还可以迅速地用高质量一阶或二阶四面体模块全自动区划密闭的地区。四面体全自动网格划分控制模块运用强悍的AFLR优化算法。用户可依据结构与CFD建模必须来模块提高选择项，挑选波动或固定不动界限三角形模块和从新区划部分地区
4、给予完善后处理工艺作用
⑴HyperMesh给予完善的后处理工艺作用部件，使您轻轻松松、清晰地理解和表述繁杂的模拟仿真结论。
⑵HyperMesh具备完备的数据可视化作用，应用等价面、变型、天气图、磁法勘探、矢量图片和横截面天气图等症状结论。它还支持变型、线形、复合型及其磁法勘探动漫表明。此外能直接形成BMP、JPG、EPS、TIFF等格式位图文件及通用性的影片文件格式。这种特点融合友善的操作界面使你快速找出存在的问题，与此同时有利于减少评价结果的一个过程。
5、适用多种多样求解器插口
HyperMesh适用许多不同类型的求解器输出文件格式，那么在利用Hypermesh区划好模型的有限元分析网格后，能够直接将计算模型转换成不同类型的求解器文件类型，进而利用对应的求解器来计算。Hypermesh具有的十分较好的求解器插口作用，促使Hypermesh能够是企业统一的CAE综合管理平台，即统一利用Hypermsh开展网格划分，随后针对不同问题利用不同类型的求解器开展求解，那样CAE技术工程师还可以非常方便开展数据库文件的监管，能够进一步提高剖析高效率
