浩辰CAD给排水2024官方版这款软件实现了二维图纸与三维模型的同步生成，能够支持智能洁具连接、系统图自动绘制、喷淋消防快速布置及室外标高计算。它还内置了规范图集，操作贴近设计习惯，无需复杂设置就能完成管线绘制、断面图生成与水力计算，让给排水设计更加流畅高效。有需要的小伙伴就快来下载使用试试吧。

浩辰CAD给排水2024软件使用教程

一、浩辰CAD给排水平面洁具设置方法

1、布置洁具：运行室内菜单中的【平面】-【布置洁具】命令，即可在图纸里插入所需洁具。

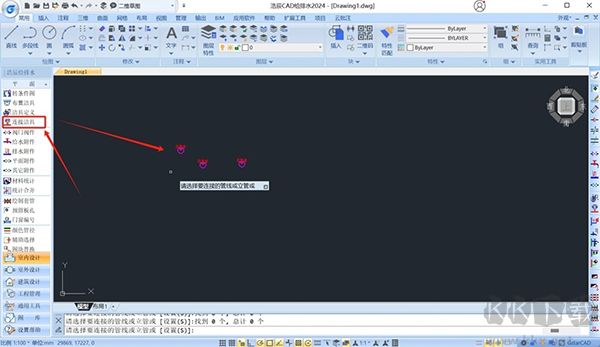

2、连接洁具：运行室内菜单中的【平面】-【连接洁具】命令，管线与洁具便能按需自动连接(被识别的洁具会显示红色名称)。

二、浩辰CAD给排水快速标注方法

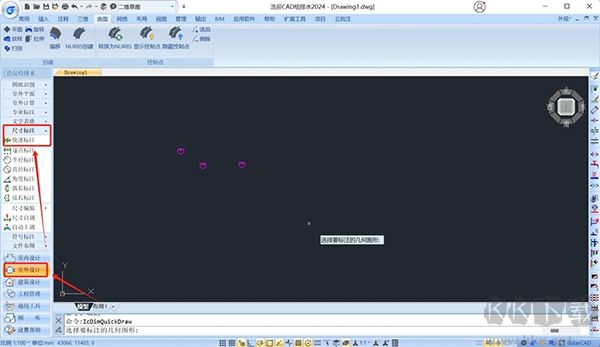

菜单位置：【室外设计】-【尺寸标注】-【快速标注】

三、浩辰CAD给排水绘制管线方法

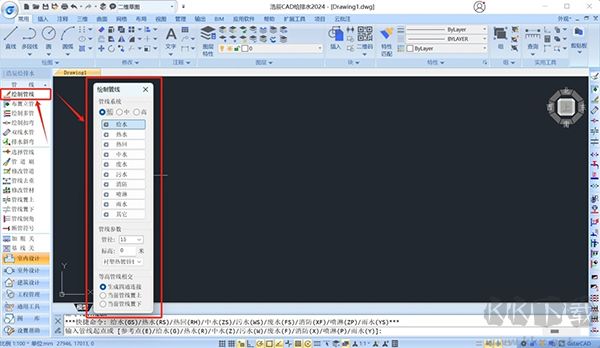

运行室内设计菜单中的【管线】-【绘制管线】命令，弹出对应对话框：

浩辰CAD给排水2024软件功能

1、二维三维同步：软件支持三维管道、阀门、设备等实体设计，二维图纸绘制完毕后自动生成对应的三维效果图。

2、系统配置：提供全新的选项配置模块，可自由设定管线系统、图层、线型、材料表等内容，同时支持自定义界面与快捷命令，让软件更贴合个人操作习惯。

3、洁具连接：选中管线和洁具后，软件即可完成暗装或明装连接。明装洁具的管线会根据水点高度自动确定管道标高，遇到管线需要穿越门窗时也能自动绕行。

4、系统图原理图：根据绘制好的平面图自动生成系统图，或按参数自动生成原理图，并支持基于原理图开展相关计算，输出计算书并标注图中管径。

5、喷淋消防：喷淋系统提供矩形布置、任意布置等多种方案。喷头间距可自动调整，既满足规范要求，又保持整数间距，让图纸更加整洁美观。

6、虹吸雨水：虹吸雨水模块包含布雨水斗、管道连接、虹吸雨水计算等功能，可自动完成整套系统的水力计算并输出计算书。

7、室外标高计算：提供室外重力流管线标高计算功能，选定管线系统的起始井与终止井，即可完成多分支重力流管线的标高计算，无需逐一处理每个分支。

8、断面图：根据室外管井平面图自动生成对应的断面图，对于多分支管线可分别生成每一分支的断面图，并标注相交管道的位置、管径与标高。

9、海量辅助资料：软件收录了96本给排水专业规范与高清图集，并包含大量水泵房、水箱、安装节点及设计说明图纸，方便设计人员查阅参考。

浩辰CAD给排水2024软件特点

1、操作简便易学，与设计规范紧密衔接。

2、支持识别市面上主流的建筑软件。

3、洁具连接智能，系统图与原理图可自动绘制。

4、二三维同步生成，管道构建实现智能匹配与智能联动。

5、内置浩辰CAD平台，同时兼容AutoCAD平台。

6、可自动生成室外断面图及高程表。

浩辰CAD给排水2024常见问题

一、浩辰CAD给排水软件在高分屏电脑中选项配置无法全部显示，怎么处理?

浩辰旧版本给排水软件未对高分屏进行适配，可进入电脑系统的屏幕设置中，将文本缩放调整为100%即可。浩辰CAD2024版本已对高分屏做了适配，同时浩辰给排水2024版本性能更优、稳定性更强。

二、浩辰CAD给排水软件中如何对重复管道进行清理?

软件提供管道去重功能，点击浩辰给排水工具箱-室内设计-管线-管线去重，该功能会检查并移除重合的管线。执行命令后选择需要检查的管线，软件会自动删除重合部分。命令行中的“忽略标高”选项可将标高不同但平面显示重合的管线一并删除。

三、浩辰CAD给排水中边线对齐命令怎么用?

1、打开浩辰CAD给排水软件。

2、依次点击：【建筑设计】-【墙体】-【边线对齐】。

3、点取菜单后，命令行提示选取墙边应通过的点或参考点，此时取墙体边线通过的一点，如图中的P点。

4、接着命令行提示选取一段墙，选中需要将墙体边线改为通过指定点的墙体即可。

四、浩辰CAD给排水如何将图块转化为喷头?

1、打开浩辰CAD给排水软件。

2、在界面中依次点击【室内设计】、【消防】、【识别喷头】。

3、执行命令后，系统提示选择样例喷头(圆或图块)，此时选取一个需要转换的样例喷头。

4、接着提示选择要识别的喷头，框选所有需要转换的喷头。

5、完成上述步骤后，所选图块即被转化为浩辰CAD给排水软件中的标准喷头。
