浩辰CAD 2020是国产自主内核的CAD绘图软件，完美兼容DWG图纸格式，适配建筑、机械等行业设计工作。重构三维模块，支持PDF图纸直接编辑，优化大图纸运行性能，有团队协同设计能力，符合国内绘图习惯，二次开发接口完善，可流畅打开编辑各类工程图纸文件。

浩辰CAD 2020怎么转换成PDF格式

1、用浩辰CAD自带的原生输出功能转换

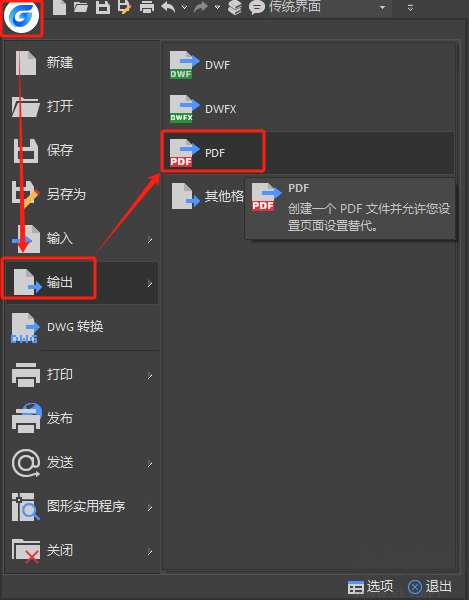

(1)先在浩辰CAD 2020里打开你要转换的图纸，点击软件左上角的【G】形logo图标，在弹出来的下拉菜单栏里依次选择【输出】-【PDF】选项。

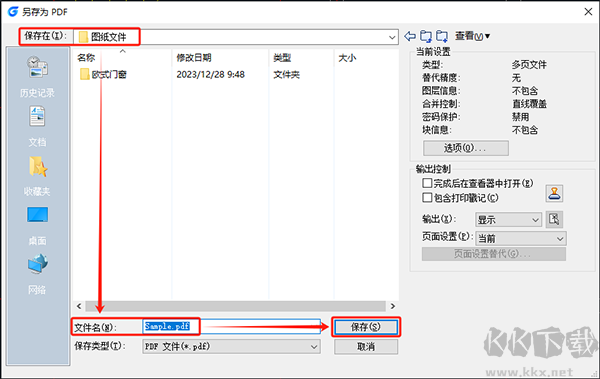

(2)页面会弹出【另存为PDF】的设置窗口，在这里选好你要保存文件的文件夹位置，给转换后的PDF取好名字，最后点【确定】，就能快速把CAD图纸转成PDF格式了。

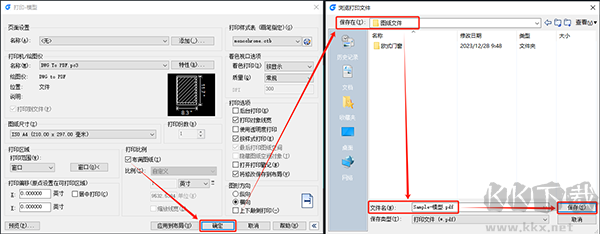

2、通过CAD打印命令完成转换

(1)打开目标图纸之后，直接按下键盘上的快捷键【Ctrl+P】，就能快速调出【打印-模型】的设置对话框。

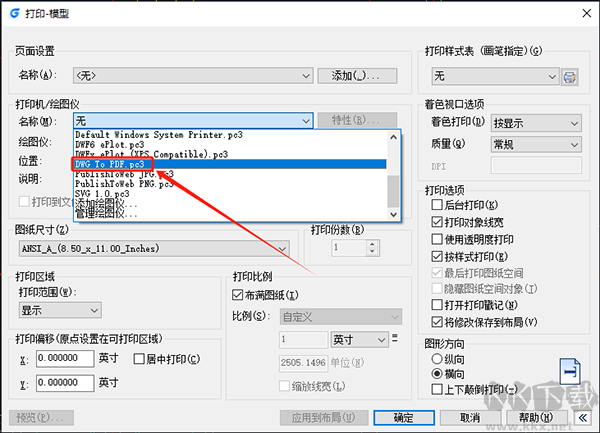

(2)在这个对话框里，找到“打印机/绘图仪”板块的名称下拉选择框，点开之后在列表里选中【DWG To PDF.pc3】这个虚拟打印设备。

(3)选好设备之后，你可以根据自己的图纸需求调整纸张大小、打印比例等其他参数，调整完可以先点【预览】看看最终效果，确认没问题就直接点【确定】，在弹出的保存窗口里选好位置、填好文件名，再次点击【确定】就能完成转换。

3、借助在线工具无需安装转换

(1)不用打开本地CAD软件，直接在浏览器里搜索打开【浩辰CAD看图王 网页版】，按照页面提示上传并打开你要转换的图纸文件。

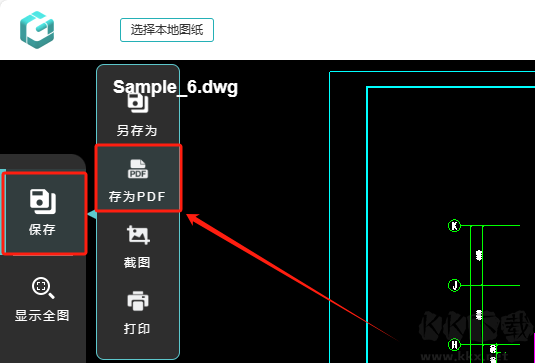

(2)图纸加载完成后，找到页面左侧的菜单栏，依次点击【保存】-【存为PDF】选项。

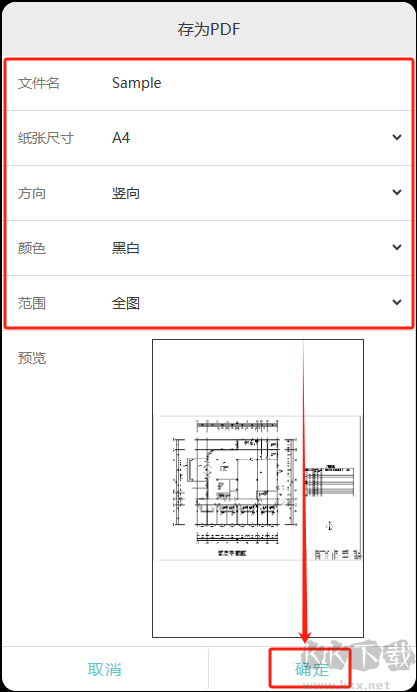

(3)在弹出的设置窗口里，输入PDF的文件名，还能自定义设置纸张尺寸、方向、打印颜色、导出范围等细节参数，调整完可以先预览效果，确认无误后点击【确定】，就能直接导出转换好的PDF文件。

浩辰CAD2020怎么输入坐标

1、[命令调用]：执行绘图命令，如直线L、点PO，在底部命令行进行坐标录入操作。

2、[绝对坐标]：直接输入X,Y，英文逗号分隔，以图纸原点为基准定位点位，输完回车确认。

3、[相对坐标]：使用@X,Y格式，以上一个点位作为参照偏移，适合连续绘图场景使用。

4、[格式注意]：逗号、@符号必须为英文输入法，中文符号会造成坐标识别失败无法绘图。

5、[动态输入]：开启动态输入，可在绘图光标旁直接录入坐标，不必盯着底部命令行。

浩辰CAD2020怎么修改文字

1.[双击文字快速编辑]：直接双击图纸文字对象，启动在位编辑，修改单行或多行文字内容。

2.[调用ED编辑快捷键]：命令行输入ED(DDEDIT)回车，选中文字即可修改文本内容。

3.[特性面板改格式]：选中文字按Ctrl+1打开特性面板，修改字体、高度、颜色、对齐方式。

4.[批量文字替换修改]：使用扩展工具文本功能，批量替换多处文字，提升图纸修改效率。

5.[退出保存编辑结果]：修改完成点击空白区域或回车确认，按ESC键可放弃本次文字改动。

更新日志

★深度升级协同设计模块，支持图纸对比、项目版本管理、多方案分支设计，方便团队协作审图。

★更新UI界面配色，降低视觉疲劳;增强DWG双向兼容，更好支持天正图纸对象显示。

★新增快捷特性、图层绘图次序、一键解锁全部图层、多线修剪预览等实用绘图命令。
