开目CAD2018

开目CAD是一款CAD和图纸管理应用，可以模拟工程人员传统制图的习惯与逻辑，构建了完整的视图体系，核心为点、线和视图组成的网络层次，拥有理解图形内容的能力，大幅减少了信息录入工作，因为制图效率高、掌握迅速、效果立竿见影，在机械制造、汽车、航空航天等多个工业领域深受欢迎，成为许多工程师的首选工具。

开目CAD特色

1、规范的 Windows 操作模式，流畅且统一，开目 CAD 以 Windows 作为系统基础，操作习惯遵循规范的 Windows 模式，支持全鼠标操作：借助鼠标左键点击菜单、命令按键、定位确认，呈现统一的操作方法，而对鼠标右键的充分运用，显得十分流畅，在鼠标右键菜单中，包含了所有常用命令。在绘图流程里，若要执行某一命令操作，只需在原有位置点击一下鼠标右键，就会弹出右键菜单，找到所需命令，开展轻松快速的绘图工作。

2、灵活的导航机制让绘图高效且精准，在开展绘图流程时，常常需要查找一些特征点，比如直线端点、中点、线线交点、切点、圆心等特殊点，以及水平、垂直、相切、对称等常用位置关系，不管是制图还是标注尺寸，开目 CAD 都配备一套内容丰富的灵活导航机制，运用这个机制，能够便捷地查找所有需要的特征点和特殊位置，高效且精准，大幅提升了绘图效率和精准度。

3、图形修改编辑采用面向对象的方式，更细致周全地贴合人的使用习惯，在开目 CAD 中，组操作、尺寸、剖面的修改形式与图形输入时不同，是一种面向对象的方式，组操作可直接对选中的目标开展编辑，尺寸与剖面修改时，先把光标放在尺寸或剖面上，再点击右键菜单中对应的修改命令就能对其开展修改。

4、及时的提示作用让学习过程更快速，开目 CAD 版本与手工绘图、工程实际联系紧密，所以学习过程十分快速，即便从未接触过计算机，一周内也能学会。开目 CAD 具备先进的提示作用，能够及时给出下一步 “该做什么” 和 “怎样做” 的操作讲解，让学习过程快速、顺手。

5、多文档的配置可同时编辑多张图纸，开目 CAD 能够配置多文档，同时开展对照编辑，可完成图纸之间的灵活拷贝，减少了零件图拼装装配图、装配图折画零件图这类繁重的重复工作;而对于同一张图纸，既能查看整体又能查看局部，设计时，能做到心中有数，对于复杂图纸，同时查看多个视图，充分运用画法几何中 “长对正、宽相等，高平齐” 的原则开展绘图，视图间图素关系简洁清晰，一眼就能看清，真正实现数据输入量最小化。

6、开放性出色，数据转换轻松，更加便捷高效，运用 “底图” 作用可在排版系统中便捷地调用开目 CAD 绘制的图形作为 “图片插入”，像 Word、Excel、Pbrush 等软件都适用;同时开目 CAD 还能将明细表的数据保存为数据库文件，例如 *.xls、.dbf、.mdb 格式的文件。

7、图形显示与打印模拟，实现真正的所见即所得，开目 CAD 具备直观的输出效果，还能运用 “打印中心” 实现将图形文件与工艺文件一起拼图打印的作用。

8、背景与各类图素拥有丰富多样的颜色属性，用户可随意设置颜色，为图形增添更强的层次感，让图形显示更加清晰分明。

9、各个模块完整汇聚在一个集成环境当中，这使得绘图、模拟显示、打印、dxf、dwg 文件转换等功能模块可随时调用，使用起来更加紧凑、便捷。

开目CAD安装方法

1、在本站下载开目 CAD 安装包，解压缩后双击.exe 程序启动安装，进入欢迎安装界面，点击 “下一步” 继续。

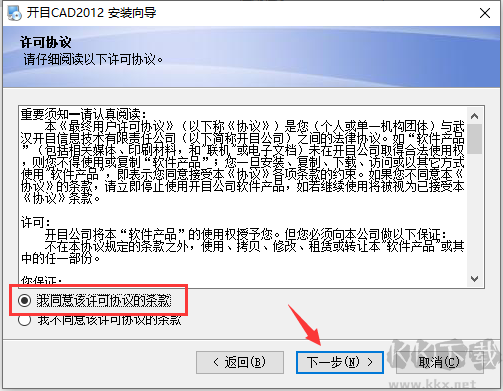

2、查看软件许可协议，勾选 “我同意该许可协议的条款”，点击 “下一步”。

3、输入名称、公司等相关信息，点击 “下一步” 继续。

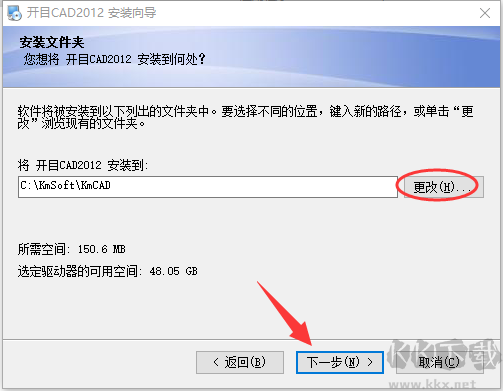

4、软件默认安装路径为 “C:/KmSoft/KmCAD”，点击 “更改” 可自主选择安装路径。

5、选择快捷方式文件夹以及快捷方式是否对所有使用者都可用，点击 “下一步” 继续安装。

6、确认安装设置没有问题后，点击 “安装” 即可。

7、软件正在安装过程中，请等待。

8、软件安装成功，点击 “完成” 退出安装向导。

开目CAD优势

1、更高效的设计过程。

2、智能的设计工具，功能设定合理且带有工程特色，让工程师能够借助 KMCAD 高效完成设计工作，节省设计时间。

3、契合设计习惯。

4、基于 “长对正、宽相等、高平齐” 的画法几何设计思路，最大程度贴合工程设计师绘图习惯，容易快速掌握。

5、软件的人性化设计，让培训成本降到最低。

6、容易学习和使用。

7、用 KMCAD 绘制的图纸符合国标要求，图幅、线型、线宽、比例的设定结合国标要求，出图效果好。

8、提供包括零件结构、轴承、夹具、螺钉、螺母等丰富的符合国标和行业标准的工程图库，且支持使用者对图库进行自定义和扩展。

9、经过工程实际的长期检验，被公认为我国应用效果最佳的 CAD 软件之一，受到企业广泛欢迎。

10、开放的开发接口。

11、开放的集成开发接口与 PDM/CAPP 等应用系统具备良好的集成性。

12、与开目系列产品具备良好的集成，也能与业界其他厂商的 PDM 系统良好集成。

常见问题

1、开目 CAD 能否在 WIN7 上安装使用?

答：cad 在 win7 上安装没有问题，主要是加密卡问题。对于单机卡：(1)在 32 位 win7 系统上，安装单机卡驱动时需要右击驱动程序 exe 文件，然后选择 “以管理员权限运行”，之后再点击下一步。查看设备管理器中，senselock USB V1.7x 设备是否有黄色感叹号。如果有，就点右键再用上述方法更新安装驱动。(2)在 64 位 win7 系统上，需要用专门的工具，将有驱单机卡转换为无驱单机卡，再更新 cad 程序。此转换工具仅支持 USB 的深思卡。

2、存盘后，如何修改图纸中的明细栏高度?

答：用记事本打开 *.kmg 文件，有一行以 m 开头的数据，如：m,8,180.000000,10.000000,7.000000,45.000000, 其中 m 表示明细栏，8 表示明细栏项目数，180 表示明细栏总宽度，10 表示明细栏标题部份高度，7 表示明细栏各行高度，45 表示明细栏的起始高度;所以只需将明细栏的起始高度改为对应数据，就能将图纸上的明细高度修改好。

3、在操作过程中，快捷键突然不能用了?

答：关闭 “中文输入法” 或 “金山词霸”。

4、如何设置定时备份?

答：点击 < 信息 > 菜单中的 < 自动存盘设置(T)>，在 “存盘设置” 框中，勾选 “允许定时备份”，在 “备份时间间隔(分钟)” 框中输入间隔备份时间。

5、定时备份的文件保存在哪里?

答：备份文件与 kmg 文件同名，后缀为 bak。新建且未存盘的文件，备份文件在 C:Documents and SettingsAdministratorLocal SettingsTemp 目录下，如 km1.bak。保存过的文件，备份文件与原文件在同一目录，如原文件为 A.kmg 文件，则备份文件名为 A.bak。

6、CAD 在 win7_64 位机器上使用时，明细编辑对话框的背景色是黑色，文字内容看不见，如何处理?

答：在 win7 桌面上点击右键，选择‘个性化’，基本和对比度主题选择‘windows 经典’，明细编辑对话框的背景色即为黑色。

更新日志

v2018版本

1、通过和 KmbridgeV3.0 增强版本集成，支持 kmg 另存为 dwg 文件(增强版本功能)。

2、支持开目 CAD2005、2006 系列图纸文件打开。

3、开目 CAD2012/2013 格式文件可以另存为 3.* 版本。

4、添加 “局部放大” 功能。

5、支持硬加密，添加加密卡配置按钮，让加密卡配置更流畅。

6、支持明细栏的中英文混排。
