enterprise architect 16

Enterprise architect 16是一款UML的综合性建模环境，全面支持2.x版本中所有图表类型，覆盖系统开发全周期，包含测试与部署环节，还拥有多种自定义主题，视觉表现、团队协作、集成扩展及部署机制均显著提升，重塑建模体验，支持高效的代码生成与逆向工程能力，实现蓝图与程序间的轻松转换，欢迎有需要的朋友下载使用。

Enterprise architect 16使用指南

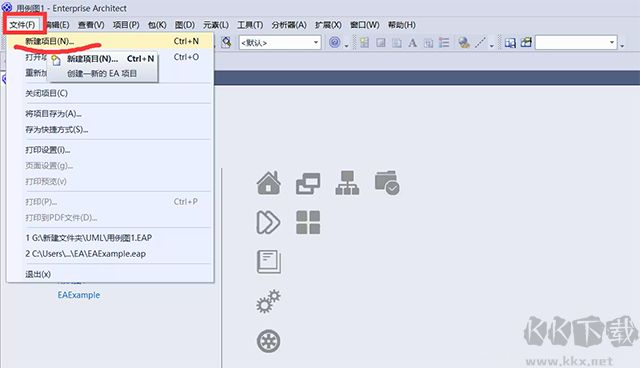

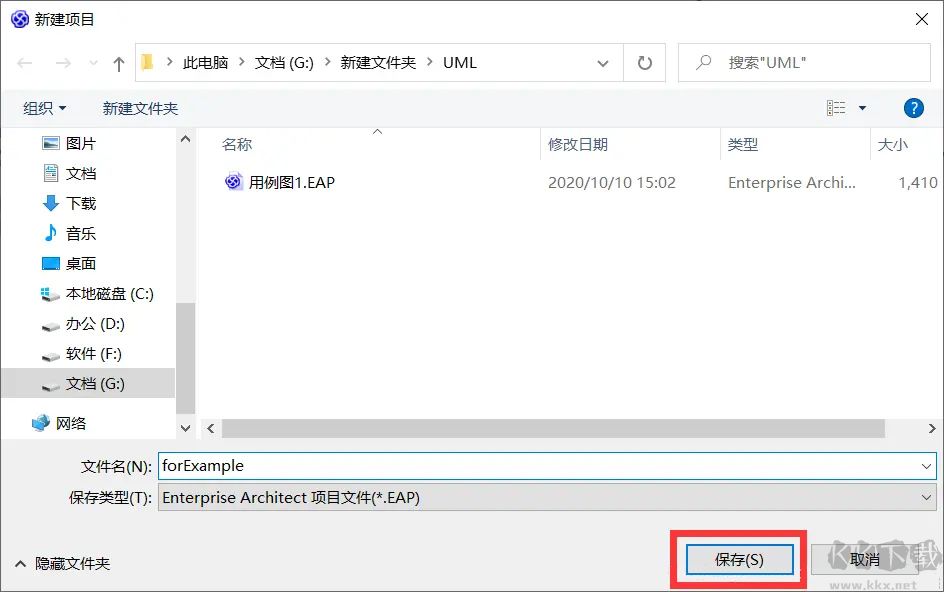

1、启动 enterprise architect，挑选一个位置存储即可。

2、此处要绘制用例图，因此选用 Use Case。

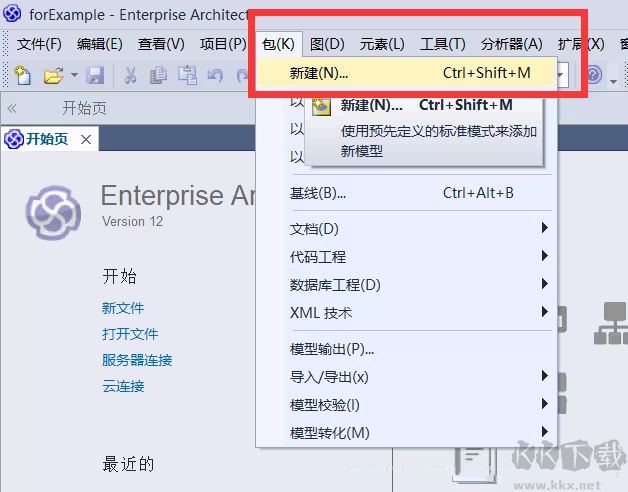

3、新的项目已经建立完毕，之后，创建新包。

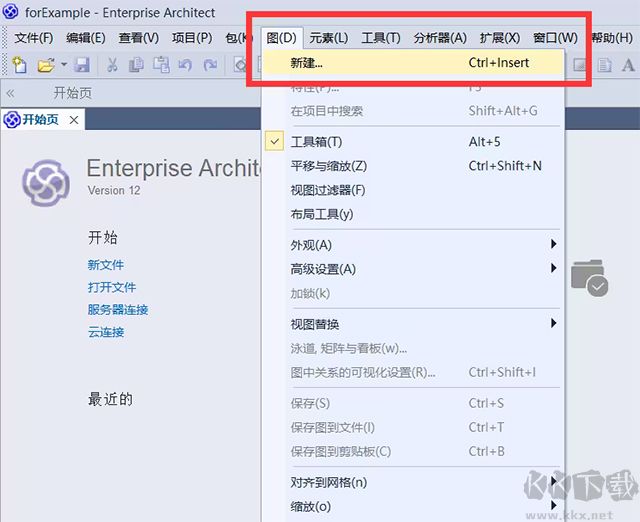

4、包已经创建完成，下面创建新图。

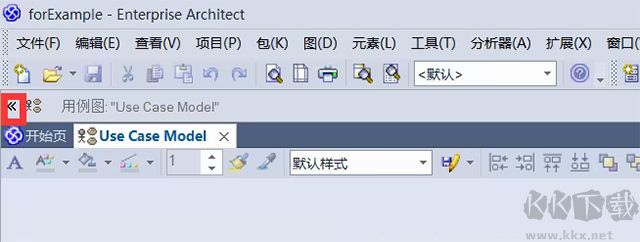

5、下面，点击这里，就会出现工具箱。

Enterprise architect 16特点

一、高性能

1、加载超大模型以秒为单位。

Enterprise Architect 运行速度很快，能在几秒内加载极大的模型。其具备高性能的模型库，可轻松供大型团队共用同一企业视图。

2、全球有效协作。

凭借紧密集成的版本控制功能和可部署的云服务器，Enterprise Architect 让全球分散的团队能在共享项目上高效配合。

二、仿真

1、将你的模型带入现实。

借助动态模型模拟让模型贴近现实。检验行为模型的准确性，更深入认识业务系统的运作方式。利用按键、拨动开关或接收消息等触发方式，来掌控模拟的进行。Enterprise Architect 还能用 JavaScript 编写的关口和效果来调控模拟流程。

2、控制你的模拟。

关口依据输入有效密码等准则，来决定下一步的路径。通过效果控制模拟，在特定时间处理变量并执行计算。尝试不同选项，在风险可控的环境中调整模拟。控制仿真速度，可放慢系统，观察以往难以察觉的步骤。

3、改善业务成果。

运用断点分析决策，提升业务成效。模拟有助于加强沟通，传递必要的业务想法，降低复杂程度。

三、数据库建模

1、数据库工具和配置文件。

Enterprise Architect 的内置数据建模工具及配置文件对 UML 进行了扩展，能直观地将数据库中的表和关系等概念，映射到 UML 中的类和关联概念。这些扩展还能让用户为数据库密钥、触发器、约束、RI 及其他关系数据库功能建模。

2、自动生成 DDL。

支持为数据库模式建模，并能自动为 11 个 DBMS 目标生成 DDL 脚本。

四、业务流程建模

以 UML 为基础建模语言的业务流程建模(BPM)有多种方法。具体来说，活动图、对象图和自定义配置文件为业务分析师提供了强大的建模手段。对 UML 2.5 进行了补充，包含 BPMN 支持以及用于分析、需求管理和流程管理(如变更、特性和问题元素)的扩展元素。

五、自动化

自动化接口可让人访问 Enterprise Architect 模型的内部。任何能生成 ActiveX Com 客户端的开发环境，都可用来连接 Enterprise Architect 的自动化接口。

六、调试和可视化

1、建立、测试和运行。

让人能在 Enterprise Architect 开发环境中进行构建、测试、调试、运行并执行部署脚本。通过 MDA 转换从源类生成 NUnit 和 JUnit 测试类，并将测试过程直接融入 Enterprise Architect IDE，现在可将 UML 和建模整合到构建、测试、执行、部署过程中。

2、通过执行代码。

除了构建、测试和执行功能，Enterprise Architect 还包含 Java、NET 和 Microsoft Native(C ++、C 和 VB)的调试功能。其内置调试器专为开发人员或测试人员设计，在执行代码时可捕获堆栈跟踪信息，对挂起的线程进行运行时检查。

3、代码执行到可视化图表。

之后，可利用最终的堆栈跟踪历史记录在 Enterprise Architect 中生成序列图，将实际的代码执行和调用转化为可视图表。

七、模型驱动的架构

1、转换和模板。

借助易于编辑的转换模板，支持高级模型驱动架构(MDA)转换。

2、独立于平台特定的平台。

能从抽象模型快速开发出详细的解决方案。单一的平台独立模型(PIM)可驱动多个特定于平台的目标解决方案的生成，大幅提高生产力!

八、应用可视化

1、反向工程代码和数据库。

通过支持多种软件开发语言和数据库存储库模式的逆向工程，帮助用户可视化应用程序。

2、最大限度地重复使用。

可从源代码、jar 文件甚至。Net 二进制程序集中引入完整的框架和遗留系统!通过导入框架和库代码，能最大程度地重复使用并理解现有的投资。

常见问题

1、如何从起始页面的最近模型中删除模型链接。

要将.EAP 模型的链接从 Enterprise Architect 起始页面中移除，可按以下步骤操作：

(1)进入文件菜单，接着点选打开(或按下 Ctrl + O 组合键)选项。

(2)在 “最近的项目” 文本框里，选中你想从起始页面 “最近的模型” 链接中去掉的模型(注意：此操作仅删除与模型的链接，不会从文件系统里删掉.EAP 文件)。

(3)点击 “从列表中删除所选内容” 按钮。

2、从 MS Excel 导入 CSV 要求的方法。

借助 EA 能够导入 CSV 格式的要求。若要在 EA 里完成 CSV 导入，需为要求配置特定的 CSV 导入规则，该规则可从主菜单中进行设置：配置 | CSV 导入 / 导出规范。

注意：在电子表格里，元素类型需在列(也就是命名为 “类型” 的列)中设定为固定值：“要求”。

3、导入代码选项显示为灰色的原因及解决办法。

若想顺利导入代码(反向工程)，必须先选定一个图表，加载该图表后点击其背景。除此之外，也可加载图表，之后右键点击图表背景，从弹出的菜单里选择 “从源文件导入”，再挑选所需的语言。
