uml建模工具(StarUML)

StarUML是一款免费开源的UML建模程序，可以制作用例、类、序列等多种标准图形，拥有极强扩展能力，兼容XMI与JPG等各类文件形式，内置二十三种GoF设计模式及三种EJB模式，完成的作品能存储为BMP、EMF等通用图片格式，欢迎感兴趣的朋友下载获取使用。

StarUML功能

1、UML 2

StarUML严格遵循UML 2.x规范，提供11类图形绘制能力，包括类图、对象图、用例图、组件图、部署图、复合结构图、序列图、通信图、状态图、活动图与配置文件图。

2、实体关系图绘制

该工具支持实体关系图(ERD)的构建。此类图形为数据库建模常用方式，采用鸦脚符号体系，相比陈氏标记更简便清晰。

3、高效图形构建

内置快速编辑功能支持批量生成元素与关联，例如可一次完成子类创建或接口实现等操作。

4、高清显示效果

适配高分辨率视网膜屏幕。所有图示、文字与图标均呈现清晰边缘，可导出高精度点阵图像(PNG与JPEG格式)。

5、扩展功能管理

提供扩展管理器，能够直接从官方资源库或Github存储库中查找并安装功能扩展模块。

6、模型驱动架构

采用简化的JSON格式存储模型数据，结合自定义模板可灵活生成特定风格的代码框架。

7、代码生成与反向工程

兼容多种主流编程语言，包含Java、C#及C++。支持从模型生成源代码，亦可依据现有代码反向构建模型结构。

8、开放式编程接口

支持菜单项、交互界面、对话窗口的定制扩展，并可创建自定义建模语言，涵盖元模型、符号体系与校验规则。

9、异步模型校验

内置多项UML模型校验规则，在保存或打开模型文件时自动执行异步合规性检查。

10、HTML文档发布

支持生成符合主流浏览器查看标准的HTML格式说明文档。

11、PDF导出与打印排版

支持选择页面方向(纵向/横向)与纸张规格(B5、B4、A3、A4、信纸等)，实现整洁的打印输出效果。

12、Markdown文本处理

可使用Markdown语法编写元素说明文档，同时提供语法高亮与实时预览功能。

StarUML使用指南

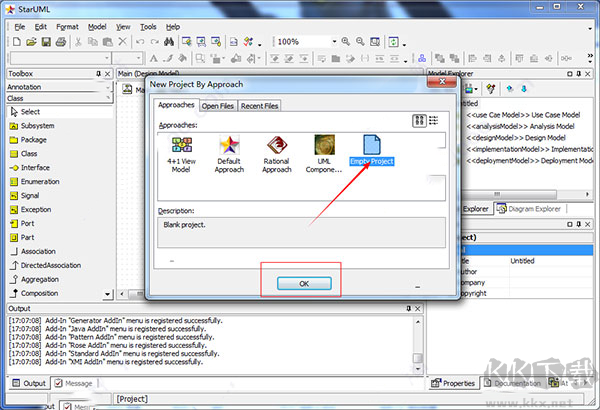

1、开启 StarUML 程序，挑选 “Empty Project”，点击 OK。

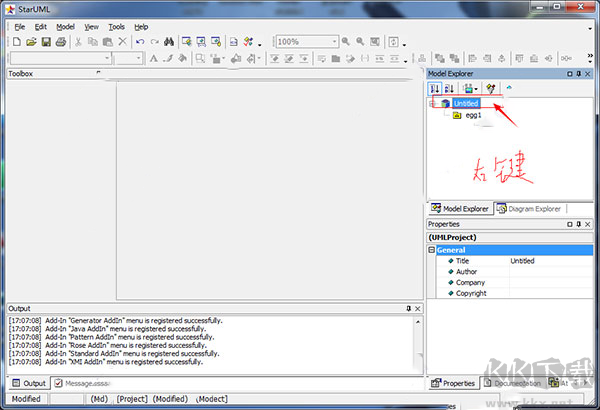

2、右键点击页面里的 “Untitled”，挑选 “Add”-“Model”，给它取名为 egg1。

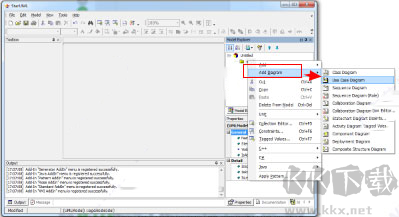

3、右键点击 egg1，挑选 “Add Diagram”-“Use Case Diagram”，这样就做出一个用例图，给它取名为 “用例图 1”。

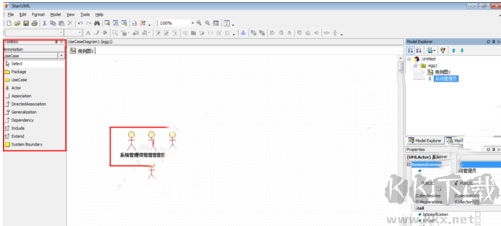

4、点击左侧工具条里的工具，直接在右侧空白地方点击就能画出对应图形，还能给图形起名字。

5、右键点击已画好的图形，设置图形的属性，接着重复以上步骤画图就行。

StarUML优势

1、扩展管理功能

能轻松找到并安装第三方扩展。不少扩展属于开源类型，还在 Github 上进行托管。大家可以复制一个，自己进行修改。

2、模型驱动开发模式

建模数据用十分简单的 JSON 格式保存，所以借助用户自己设定的模板(mdgen)，能轻松生成自定义代码。

3、快速建模能力

在快速编辑过程中支持很多缩写形式，能一次性创建元素和关系，比如子类、支持接口等内容。

更新日志

v7.0.0版本

推出基于设备的许可模式

增加美人鱼支持功能

新增 Azure 架构支持

通过 MCP 实现 AI 融合
