CAD梦想画图

CAD梦想画图是一款专业绘图工具，支持二维三维设计，适合建筑、机械等领域，独特算法确保流畅体验，丰富素材库方便调用，快捷键设置提升效率，兼容多种文件格式，实时保存防止数据丢失，清晰视图帮助精准调整，适合初学者与专业人士，让创意轻松实现。

CAD梦想画图如何绘制箭头

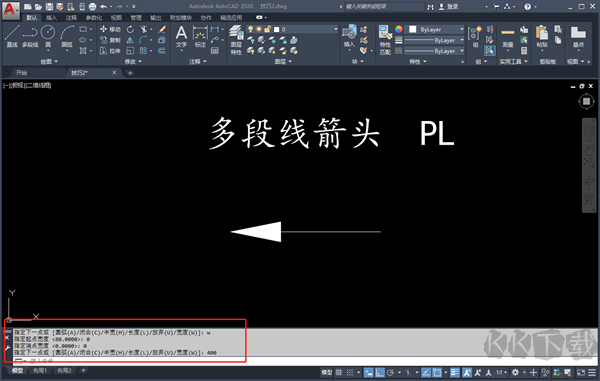

1、多段线箭头(PL)

输入PL命令，设定起点宽度为0，终点宽度为80，长度设为200，即可生成箭头。

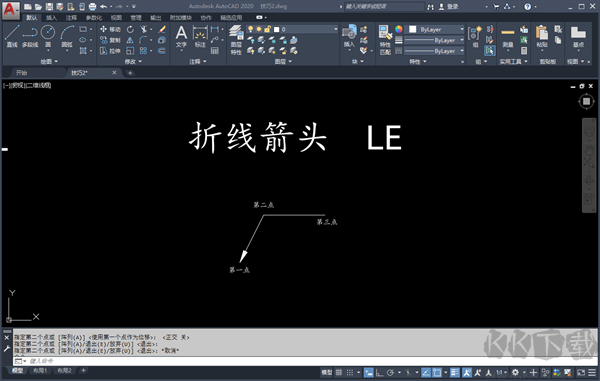

2、折线箭头(LE)

通过LE命令选取三个定位点生成箭头，双击箭头可调整大小和样式。

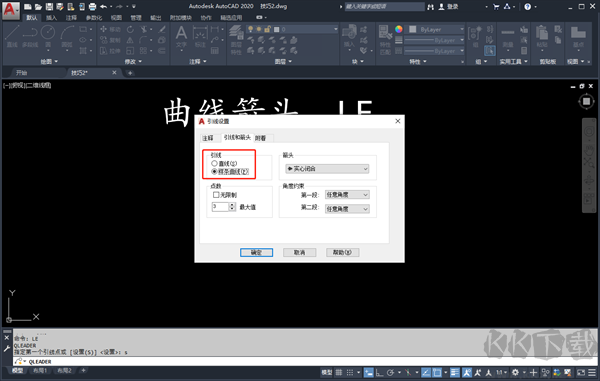

3、曲线箭头(LE+S)

先输入LE，再输入S切换为样条曲线模式，后续步骤与折线箭头相同。

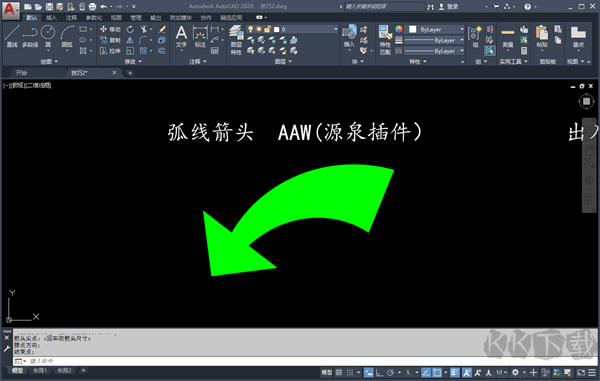

4、弧线箭头(AAW)

需安装源泉插件才可使用，通过三点定位生成弧线箭头，操作便捷。

CAD梦想画图特点

1、文件缓存优化

采用独特的DWG文件缓存技术，图纸采用异步加载方式，大幅提升CAD文件的打开速度，减少等待时间。

2、实用绘图功能

支持在手机上查看DWG文件，提供多种实用工具，包括图纸收藏、拍照标记、自由绘制线条、文字搜索、距离测量等。

3、快速分享图纸

可直接通过微信、QQ等社交软件一键分享CAD图纸，让设计交流更加高效，减少传输步骤。

4、云端存储同步

提供大容量云存储空间，文件自动同步至电脑和手机，方便随时调取和编辑，避免数据丢失。

CAD梦想画图如何标注尺寸

软件内置5种常用标注方式，分别是线性、对齐、角度、半径和直径标注，操作简单易上手。

1、线性标注(DLI)

适用于水平和垂直方向的直线标注，选中起点和终点即可完成。

2、对齐标注(DAL)

用于测量倾斜直线的实际长度，选取两端点后拖动即可生成尺寸。

3、角度标注(DAN)

可测量两条交叉线段之间的夹角大小，选择两条边线后自动显示角度值。

4、半径标注(DRA)

专门用于测量圆或圆弧的半径，点击目标对象即可生成标注。

5、直径标注(DDI)

用于测量圆或圆弧的直径，操作方式与半径标注类似。

6、菜单栏操作

如果不习惯快捷键，可以在顶部工具栏的“绘图”选项中找到对应标注功能。

CAD梦想画图基本操作

1、标题栏

显示软件名称和当前打开的文件名，首次启动时会默认加载示例文件。

2、菜单栏

包含软件所有功能命令，采用下拉式设计，分类清晰，方便查找。

3、工具栏

提供常用工具的快捷图标，鼠标悬停可查看功能说明，包括绘图、修改、图层管理等。

4、绘图区

中央空白区域为绘图区，十字光标实时显示当前坐标位置，方便精准绘制图形。

5、模型与布局

“模型”用于设计图纸，“布局”用于排版和打印，点击标签可自由切换。

6、状态栏

底部状态栏包含“栅格”“正交”“对象捕捉”等常用辅助功能，点击即可开关。

7、坐标系图标

绘图区左下角显示坐标系方向，帮助用户确认当前视图的坐标基准。

CAD梦想画图优势

1、操作简单

功能命令直观易懂，官网提供详细图文教程和视频指导，新手也能快速掌握。

2、界面友好

布局与AutoCAD高度相似，熟悉AutoCAD的用户可无缝切换，减少适应时间。

3、双模式切换

支持“分享模式”上传图纸至云端或社交软件，也可切换至“绘图模式”直接编辑。

4、独立运行

无需安装AutoCAD即可查看和编辑各版本DWG图纸，兼容性强。

更新日志

v6.3版本

1、优化填充边界搜索逻辑，超出最大曲线数量时提示是否继续。

2、修复图纸中微小图块缩放后不显示的问题。

3、解决图块交点捕捉时的内存泄漏问题。

4、修正对象打碎后图层错乱的情况。

5、增强对OdDbPolyFaceMesh格式的支持。

6、修复标注对象在块中不可见的问题。

7、调整三维线段的线型比例显示。

8、工具栏默认显示大图标，操作更清晰。

9、新增图形搜索功能，查找更方便。

10、修正环形阵列角度计算错误。

11、优化拉伸命令，增加对标注对象的支持。

12、修复环形阵列间隔角度不准确的问题。

13、改进Offset命令的参考点更新逻辑，提升输入精度。
