circuitjs1（电路仿真软件）

circuitjs1(电路仿真软件)是免费的电路模拟工具，电脑上能用，已汉化，打开就是中文界面。它能逼真模拟各种电路，从简单串联并联到复杂电路都行，在电工仿真软件里算不错的。还能查电子元器件、生成电路图，对学生学电路知识有帮助，职工设计电路也能用，适合不同行业的人，有教育和实用价值。需要模拟电路、学习或工作中用到电路相关内容的，可下载这个免费又方便的中文版试试，操作简单还实用。

circuitjs1(电路仿真软件)安装教程

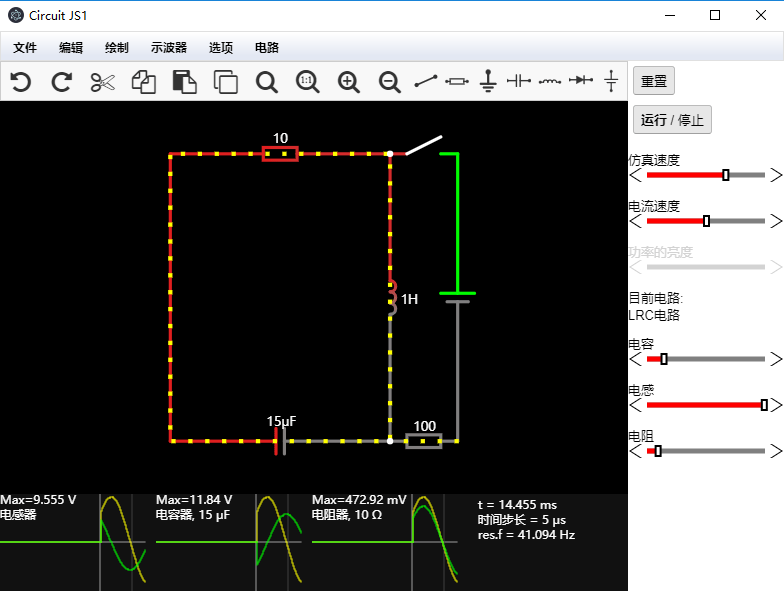

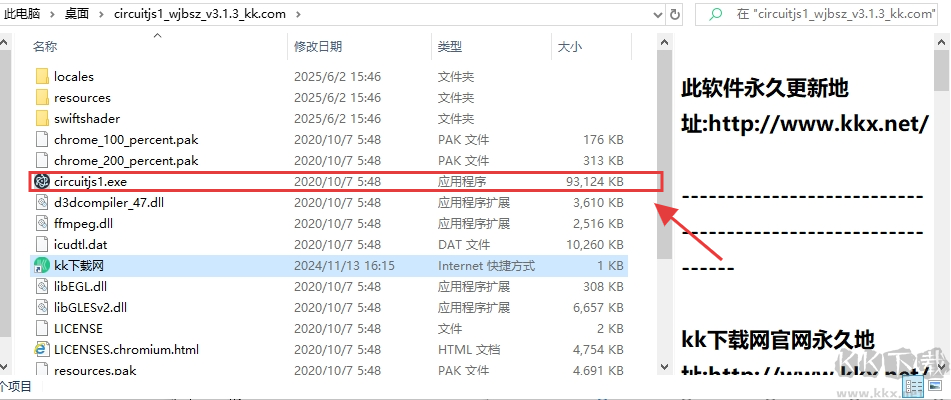

1、解压安装包后，运行 “circuitjs1.exe” 程序。

2、此版本为汉化免安装版，双击即可启动，无需额外安装步骤。

3、进入程序后，即可开始进行电路仿真设置。

circuitjs1(电路仿真软件)使用教程

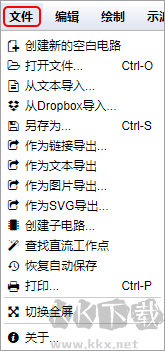

1、文件功能：可导出 SVG 图像、文本代码等格式，通过文本导出或复制代码共享电路，确保接收者获得相同电路。

2、编辑技巧：活用快捷键提升工作效率，减少手动操作耗时。

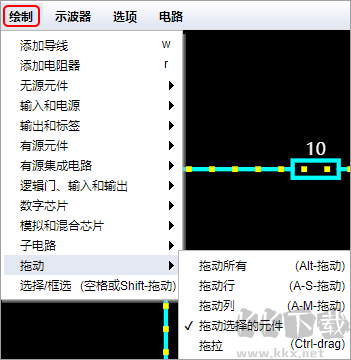

3、电路绘制：从 “绘制” 子菜单选择元件，常用元件可通过快捷键(或自定义快捷键)快速添加，元件类型丰富。

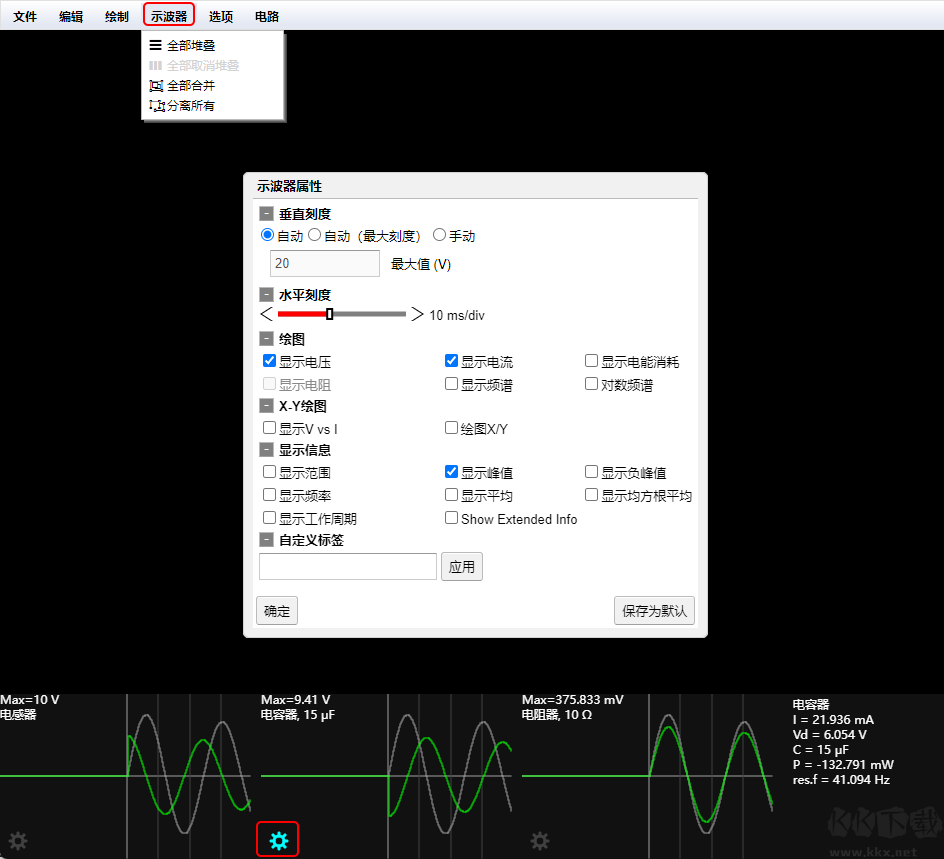

4、示波器设置：菜单栏选项仅更改显示方式，更多设置需点击窗口下方波形滚动区域的齿轮符号。

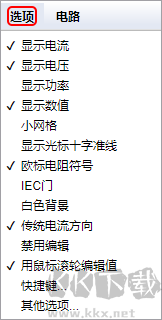

5、选项调整：根据需求设置显示参数，优化界面与仿真显示效果。

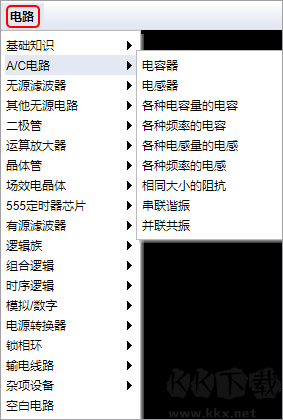

6、典型电路示例：“电路” 选项卡存放模拟 / 数字电路示例，配合电流电压可视化，辅助理解电路原理。

操作指南

添加元器件：通过 “绘制” 选项卡添加元件，或使用自定义快捷键(区分大小写)快速添加(如 R = 电阻、C = 电容)。

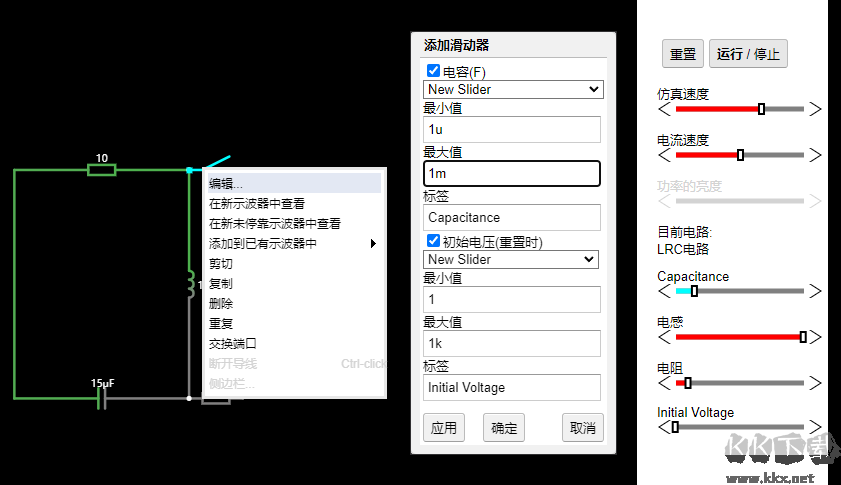

移动与参数设置：双击或右键点击元件编辑参数，可将参数添加至侧边栏通过滚轮调节。

仿真注意事项

仿真通过微小时间间隔计算电压电流变化，高速电路需设置更小仿真步长(至少短于电路时钟周期)。

实验示例(以 STM32G031 示波器电路为例)

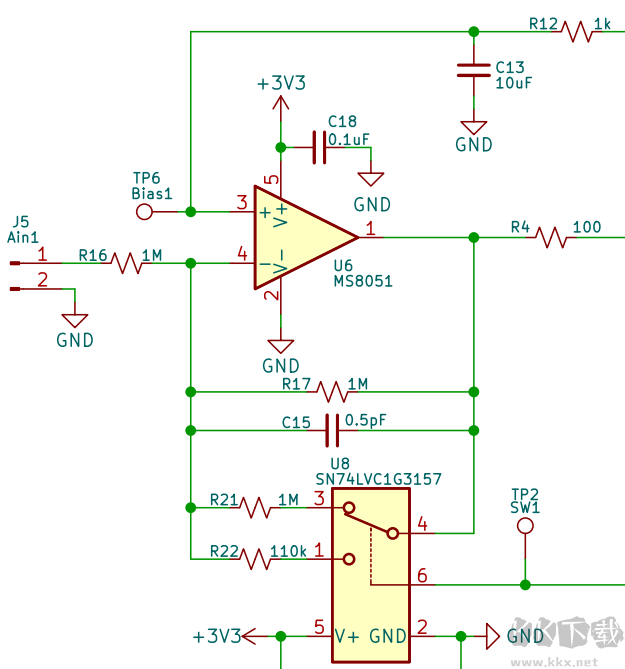

以电子森林STM32G031简易示波器平台为例，参考电路原理图中的部分电路(如下图)，在CircuitJS中搭建一个仿真电路。

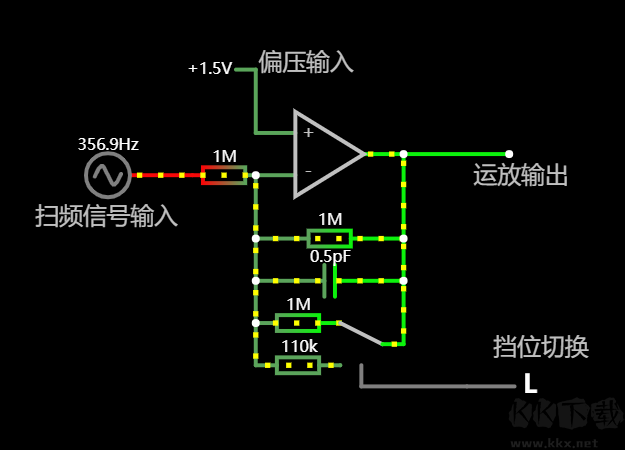

搭建完成的仿真电路如下：

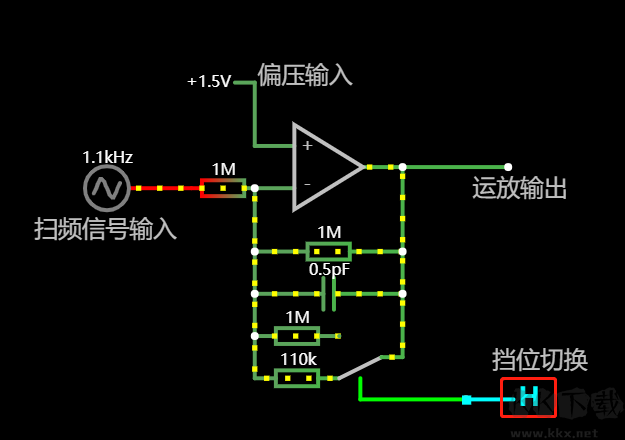

点击仿真电路中的“档位切换”，可以看到开关由“L”档位切换为“H”档位。

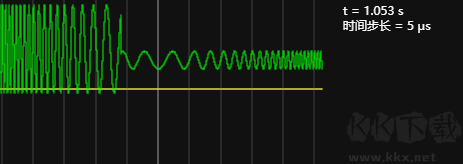

切换档位之后，运放的输出信号发生了衰减。

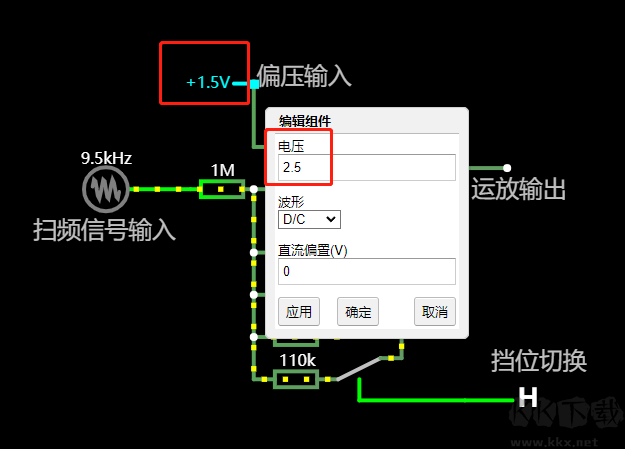

双击调整电路的偏压输入，将1.5V改成2.5V：

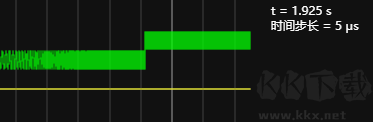

可以看到输出的电压发生了偏移：

这个电路就是STM32G031示波器开发板中前端电路档位切换的工作原理，该仿真电路的内容可以通过底部的链接获取。

circuitjs1 (电路仿真软件) 功能

1、创建电路：在画布区域拖拽电阻、电容、电感、电源等元件至画布。

2、设置电源：添加直流 (DC) 或交流 (AC) 电源，自定义电压值。

3、运行模拟：点击运行按钮，实时观察电流、电压等参数变化及元件工作状态。

4、结果观察：通过实时图表与波形显示，查看电压、电流、功率等数据变化。

5、元件连接：使用导线工具点击元件连接点并拖动，完成电路连接。

6、参数设置：双击元件设置电阻值、电容值等参数。

7、保存分享：保存电路设计并生成链接，方便与他人共享。

circuitjs1 (电路仿真软件) 常见快捷键

1、常规操作

Ctrl+Z(Cmd+Z)：撤销操作。

Ctrl+Y(Cmd+Y)：重做操作。

Ctrl+C(Cmd+C)：复制选定元件或区域。

Ctrl+X(Cmd+X)：剪切选定元件或区域。

Ctrl+V(Cmd+V)：粘贴剪贴板内容。

2、元件操作

R：选择电阻元件。

C：选择电容元件。

L：选择电感元件。

V：选择电压源元件。

I：选择电流源元件。

W：选择导线工具。

D：选择二极管元件。

F：选择场效应晶体管 (FET) 元件。

3、其他操作

S：保存电路设计。

L：加载已保存电路。

Space：开始 / 停止模拟。

Delete/Backspace：删除选定内容。

Shift + 拖拽元件：对齐至网格或其他元件边缘。

Shift + 拖拽导线：限制水平 / 垂直拖拽方向。
